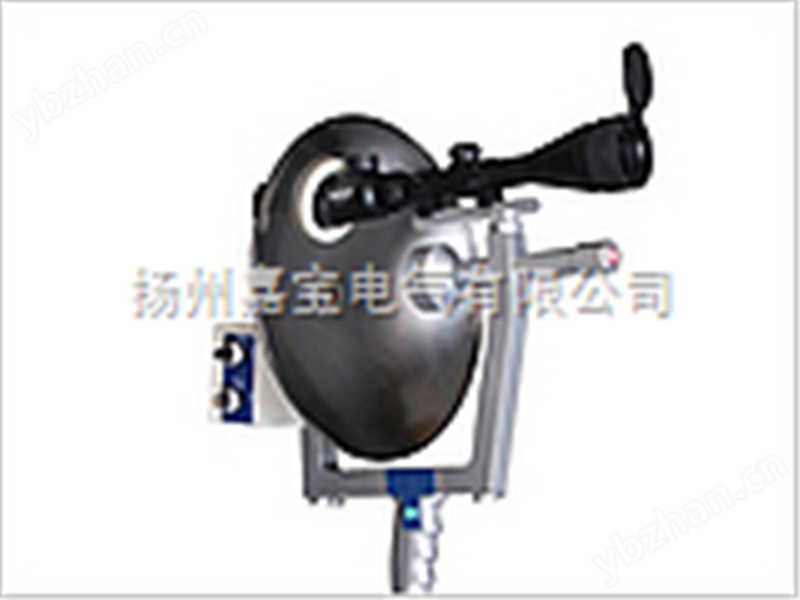

絕緣子故障測試儀

描述：

絕緣子故障測試儀JBT-620絕緣子故障測試儀的集波器將這一聲音接收放大，輸入主機，采用*的微電腦處理方式，將這一微弱信號整形、放大、處理后，轉換為音頻信號，讓使用者通過耳機聽到這些聲音，并在液晶顯示器上看到該聲音的強度指示，判斷出此絕緣子的劣化程度。該儀器具有很強的方向性（激光鎖定聲音來源，探測出劣化絕緣子的具體位置），為狀態檢修提供，提高工作效率，達到儀器偵測故障的zui終目的。

產品型號：JBT-620
廠商性質：生產廠家
更新時間：2025-07-20
訪問量：2214

產品咨詢聯系我們

產品詳情/ PRODUCT DETAIL

標題：絕緣子故障測試儀

產品概述

JBT-620絕緣子故障測試儀

JBT-620絕緣子故障測試儀用于在不斷電狀態下查找發電廠、變電站輸電線路中的絕緣子故障的準確位置，還可應用于電氣設備局部放電偵測、電暈放電偵測、高壓開關放電檢測等。

一、絕緣子故障測試儀檢測項目

二、絕緣子故障測試儀工作原理

當發電廠、變電站的輸電線路中的絕緣子因劣化而發生閃絡故障時，會發生一種高頻超聲，這種高頻超聲人耳聽不到，JBT-620絕緣子故障測試儀的集波器將這一聲音接收放大，輸入主機，采用*的微電腦處理方式，將這一微弱信號整形、放大、處理后，轉換為音頻信號，讓使用者通過耳機聽到這些聲音，并在液晶顯示器上看到該聲音的強度指示，判斷出此絕緣子的劣化程度。該絕緣子故障測試儀具有很強的方向性（激光鎖定聲音來源，探測出劣化絕緣子的具體位置），為狀態檢修提供，提高工作效率，達到儀器偵測故障的zui終目的。

三、絕緣子故障測試儀功能特點

1、遠距離偵測，激光瞄準，準確定位劣化絕緣子以及其設備故障的具體位置，判斷準確率。

2、鋁合金框架，堅固、輕便。

3、立體聲耳機及液晶顯示器雙重指示，效果明顯。

4、抗外界干擾能力*。

5、智能化程度高

（1）具有鎖定數據功能。

（2）欠壓功能（電池欠壓時，儀器自動關機）。

（3）恒流充電，充滿自停。

6、可反復充電1000次的鋰離子電池，配有智能化充電系統，延長電池的使用壽命。

7、可選配使用環境濕度測量插件，便于了解絕緣子的真實工作環境。

8、安全可靠，操作簡單。

四、技術指標

使用范圍：6-500（KV）

（1）中心頻率：40KHz±2Hz

（2）靈敏度：

放電形式：針尖拉弧放電

放電間歇：4mm

電壓：交流10KV 距離18M

交流35KV 距離25M

交流110KV 距離50M

交流220-500KV 距離50M

（3）工作電壓：7.4V（2節鋰離子電池）

（4）體積：250×125×140（mm）

2、鋁合金托架

（1）激光

輸出波長：650nm

光束發散度：0.4mard

輸出功率：≤50mw

外形尺寸：16×0mm

（2）單筒瞄準鏡

倍率：3-9倍

孔徑：50mm

長度：295mm

（3）高頻傳感器

中心頻率fo： 40KHz±2Hz

中心電容Co：2500±20%PF

使用溫度：-20～60℃

額定阻抗Z：125Ω

頻率范圍：100Hz-10KHz

靈敏度：（1W/1m）60dB

4、充電器

輸入電壓：AC220V±10%

輸入頻率：50Hz±5%

輸出直流電壓：DC 9V

電流：1A

整機外包裝尺寸：長×寬×高 470mm×340mm×420mm

5、濕度傳感器插件

濕度工作范圍:（0～100）%RH

溫度工作范圍：-30～60℃

全套整機重量：7.18kg

五、儀器結構

1、整機構成

鋁合金托架（信號定位接收）

立體聲耳機

濕度傳感器插件

1、檢測帶電運行絕緣子不明閃絡故障（多次跳閘合閘）。

2、檢測帶電運行絕緣子絕緣下降有泄漏電流入地（響應靈敏度不小于1毫安）。

3、合成絕緣子故障。

4、高壓接頭氧化放電偵測。

5、高壓設備刀閘接觸不良放電偵測。

6、電暈放電偵測。

7、污閃偵測。
